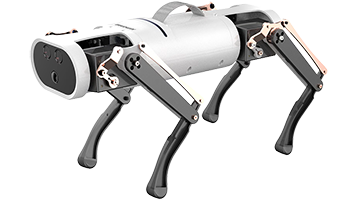

此项目为基于Amlogic方案实现一款四足仿生机器狗产品。
系统层面,产品采用嵌入式Linux系统,可方便拓展各种Linux应用。
步态动作方面,产品采用逆运动学解算算法,完整地实现了模拟真实四足犬类动物的行走、跳跃、前后俯仰、横滚翻转、身体高低等经典动作。
软件功能方面,该方案具备有超声波避障功能、识别人脸、物体、颜色、二维码等AI视觉功能;方案预留有机械臂控制接口,可实现机载多自由度机械臂功能拓展。
控制系统方面,该方案使用手机APP通过WiFi进行机器狗的动作控制和模式切换,也可通过无线游戏手柄进行遥控。
硬件方面,该机器狗产品方案足部驱动采用12自由度45kg级高精度伺服舵机,可承载重达4kg机身以及激光雷达、深度摄像头等负载。内置有高精度陀螺仪传感器,可提供精确的位置感知数据;搭载有1080P高清广角摄像头,可实现各种炫酷的机器视觉AI识别功能。
带臂版本的产品方案可驱动多自由度机械臂,实现类似波士顿动力机器狗的开关门动作。
样板基本参数
尺寸(长*宽*高): | 360*120*210mm |
重量: | 2.87kg |
材质: | 聚丙烯PP(67%)+(铝合金32%) |
自由度: | 12 |
步态: | Pace步态 |
主控: | Amlogic |
电源: | 12V 6000mah |
摄像头: | 500W硬件像素 |
超声波: | XRC04,2cm-40cm范围 |
陀螺仪: | MPU9250九轴高精度陀螺仪 |
舵机参数: | 45kg·cm@12V |
控制方式: | WiFi无线APP,2.4G无线手柄 |
可拓展接口: | 串行总线多自由度机械臂接口 |
基本功能:
1. | 超声波避障 |
2. | 超声波跟随 |
3. | 颜色识别,颜色跟踪 |
4. | 物体识别,物体跟踪 |
5. | 二维码识别 |
6. | 人脸识别,人脸跟踪 |
7. | 手势识别 |
8. | 巡线 |
9. | 避障 |
10. | 单颜色控制 |
11. | 流水灯效果 |
12. | 动作编程,抬手,撒尿,蹲下,扭身等各种动作 |
13. | 跳舞编程,可编辑跳舞姿态,存储跳舞方案 |
14. | 多机同时跳齐舞 |
