仿生多轴机械臂解决方案

发布时间:2024-06-15 17:12:10

仿生多轴机械臂产品解决方案采用单片机或Jetson Nano/树莓派等作为控制器,采用伺服舵机、步进电机等精确转动器件作为关节执行机构。

软件上采用逆运动学算法解算出各关节转动角度,并驱动关节执行机构精确转动到指定角度,实现机械臂抓取、转运、画画等功能。

该产品方案也可内置ROS操作系统,使用Moveit!机械臂路径规划插件实现自动路径解算与逆运动学角度解算。

该方案适用于“工业4.0”沙盘应用场景,配合传送带实现智慧工厂展示效果。

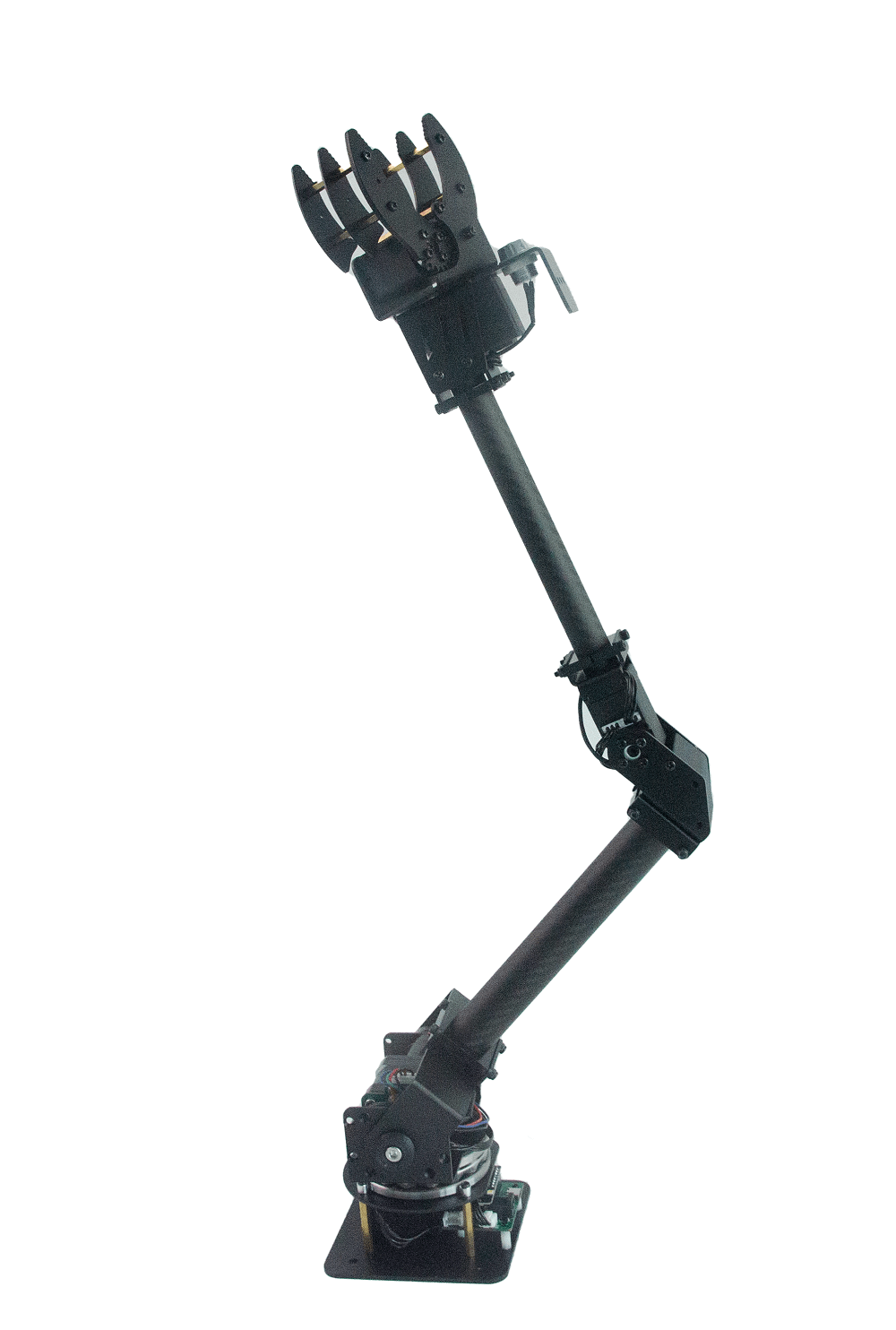

机械臂方案有多种构型:多连杆串联型、动力后置并联型等,满足不同的应用场景需求。

抓钳执行器也可以定制多种构型:夹钳式、半夹钳式、吸盘式、电钻式、冲击钻式等等。

此机械臂方案可作为独立的配件,搭配智能小车底盘实现移动抓取功能,通信协议可以配合底盘控制系统做定制。

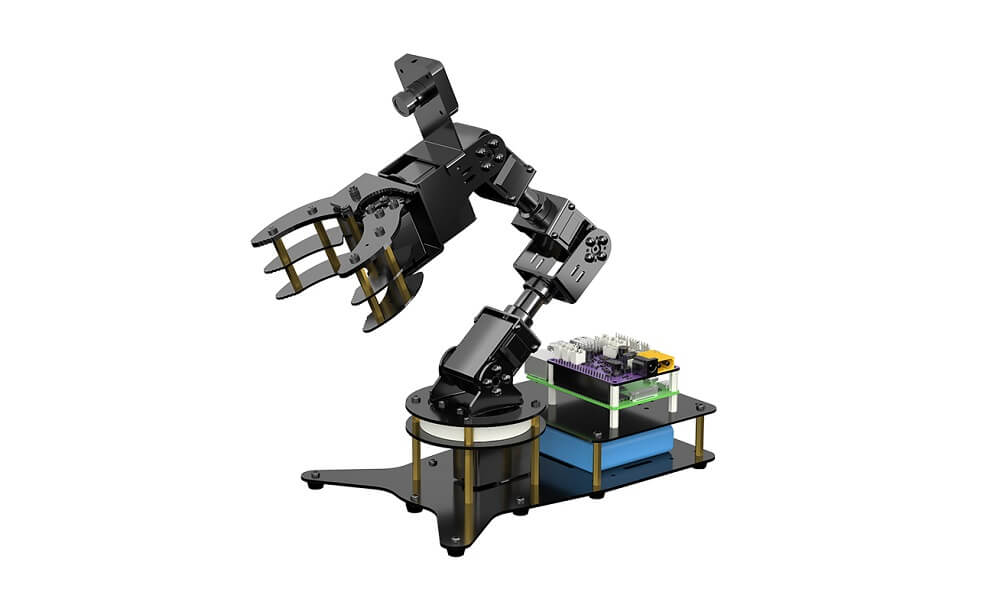

样板参数


尺寸:229X158X428mm (开机初始姿态)

重量:1.3kg

主控:树莓派4B

eMMC:64GB flash

视频输出:HDMI

承载重量:最大1KG

摄像头:USB摄像头

接口:以太网接口/micro-HDMI*2/MIPI-DSI/MIPI-CSI/USB3.0 * 2/USB2.0 * 2/type-C供电接口

主控系统:Raspbian GNU/Linux 10 (buster)

供电电压:直流7.4V

工作电流:1A

电池容量:4000mAh

续航时间:1小时

待机时间:3.5小时

自由度:6自由度机械臂

充电时间:7-10小时

抓取算法:逆向运动学求解末端关节位置

摄像头分辨率:1080P

摄像头像素:500万

控制方式:WiFi无线 802.11ac

控制终端:PC电脑、无线手柄

编程语言:Python

★1、六自由度机械臂,机身采用XR-ST-C010高精度大扭矩串行总线舵机,具有电压、温度、角度反馈功能,可180度自由旋转,独有的APP操控界面,虚拟机械臂同步控制,随心所欲控制机械臂的抓取运动

★2、WIFI传输、有线通讯:机器人开机后产生WiFi信号,可通过WiFi连接机械臂,并配合专用的软件进行控制。另可连接网线进行远程通讯。

★3、无线手柄控制:机器人兼容2.4G无线手柄实时遥控,支持手柄控制机械臂动作,控制链接稳定;

★4、无线视频传输:通过WiFi,实时传输机械臂摄像头拍摄到的视频画面到控制软件界面,实现第一人称视觉效果。

★5、机械臂前端安装有RGB摄像头,可以方便地获取摄像头数据,并根据数据处理结果,驱动机械臂运动,实现“手眼合一”效果。

★6、控制器内置多种电子模块,预留丰富电子模块拓展接口,可实现更多创意

★7、多个机械臂可以工作完成智能搬运,模拟工业工作环境

★8、XR-ARM-GUI:直观方便的人机交互操作系统界面,可实现视觉识别、一键转仓、一键入仓、视觉识别等功能。系统各模块状态一目了然。
