树莓派传感器实验箱

发布时间:2024-06-12 19:45:36

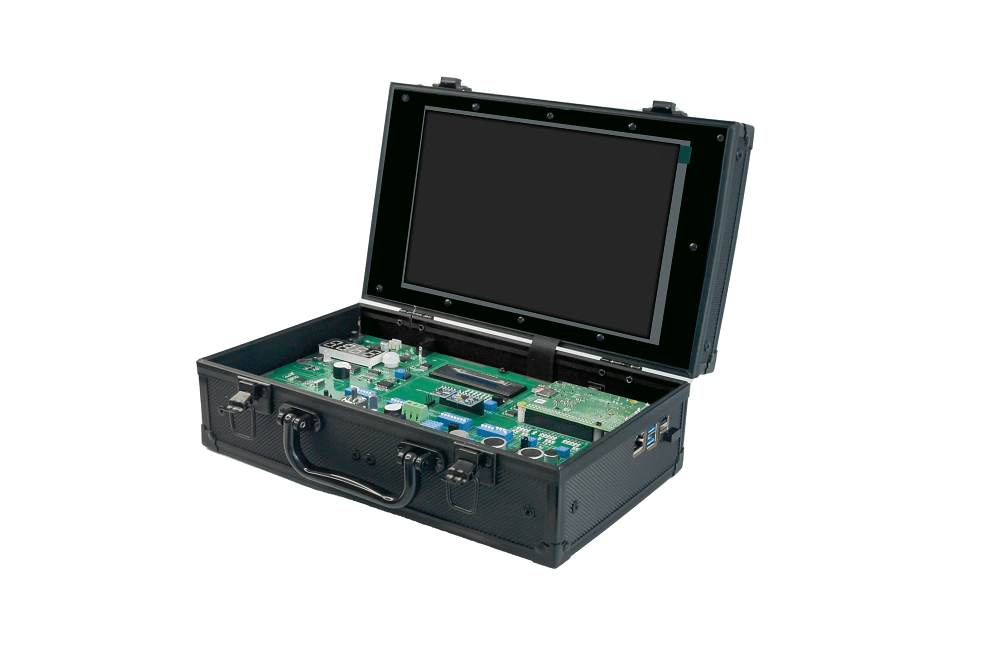

本产品方案是一款基于树莓派为硬件平台、树莓派原生Raspbian系统为软件平台的综合性传感器开发实训实验箱产品,主要面向于人工智能、物联网、自动化、嵌入式Linux开发等领域。

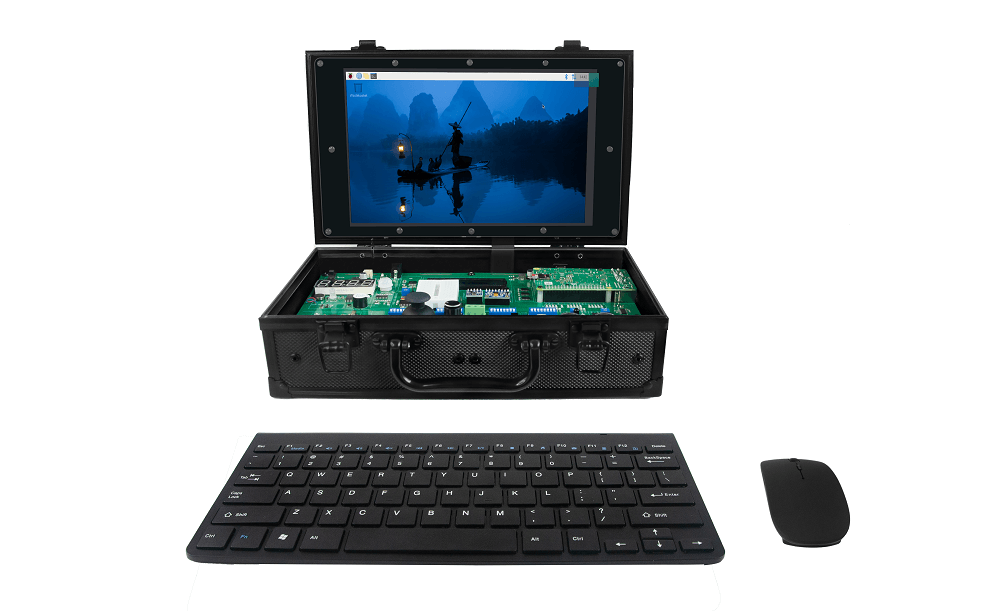

方案配备了高清HDMI显示屏和无线键鼠,可以方便地操作系统桌面、编辑代码、运行程序。

产品方案集成了常见的30余种物联网传感器,例如:LED灯、红外、蜂鸣器、继电器、震动传感器、声音传感器、倾斜传感器、火焰传感器等;传感器均集成在了一块PCB上,这种方式避免了使用后收纳过程中传感器的遗失或损坏。

每款传感器均提供了Python编写的源代码,结合本教材,学生可以对代码进行深入二次开发。

实验箱把树莓派原生的USB、HDMI等接口均开放出来,可以外接各种设备,例如摄像头、机械臂等等,可后期拓展机器视觉、逆运动学算法等实训实验。

实验箱还配备有5W喇叭功放,可以支持Linux媒体播放应用编程实验。



样板参数


核心主板:Raspberry PI 4B

主控核心:Quad-core ARM A57@1.43 GHz

内存RAM容量:8 GB 64-bit LPDDR4 25.6 GB/s

存储BOM空间:不少于16GB

接口:USB-TYPEA,GPIO, 12C, 12s, SPI, UART,音频,DC,USB-TYPEC,网口

传感器:集成不少于36种声光电物联网传感器

屏幕:13.3寸高清LCD显示屏,HDMI输入

音箱:5W音箱

无线通讯:支持千兆以太网,WiFi2.4G/5G,蓝牙5.0

显示输入:双路HDMI

工作温度:0~40度

电源:DC12V-4A外置电源适配器供电


★ 主控采用树莓派4B 8G AI人工智能核心;

★ 实验箱集成不少于36件物联网传感器,一体成型,告别传统传感器套件实验的传感器容易丢失风险,减少单独接线,降低损耗,易于保存,一板多用;

★ 实验箱集成13.3寸高清显示屏,实时查看编程情况;

★ 实验箱配套无线键鼠和手柄,即可成为一个MiniPC,不仅可以用于编程实验、文书编辑、游戏,还可进行WiFi联网浏览器,视频观看,音乐欣赏等;

★ 实验箱配套大功率喇叭,无需外接音频设备,独立音量调节旋钮,更加方便;

★ 具备至少如下接口:IIC总线接口、GPIO接口、UART串口;

★ 支持Python编程,C语言二次开发,也可使用USB数据线连接Arduino或Microbit开发板进行编程;

★ 提供资料教程,针对每个传感器提供源代码Demo案例;

★ 提供树莓派智能小车源码,可拓展开发智能小车项目;

★ 实验箱采用基于Linux的开源软件架构,支持用户直接调用并集成海量的Raspberry Pi的开源软件模块;

★ 实验箱具有整体化、一体化设计,承重抗压不易变形。


集成传感器类型清单:

1、BMP180气压传感器

2、MPU6050传感器

3、RFID模块

4、8拨码开关模块

5、独立按键

6、干簧管传感器

7、PS摇杆模块

8、U型光电传感器

9、旋转编码器模块

10、无源蜂鸣器模块

11、继电器模块

12、触摸传感器模块

13、DHT11温湿度传感器

14、倾斜传感器

15、红外接收头

16、MQ2烟雾传感器

17、步进电机接口

18、DS18B20温度传感器

19、角度舵机接口

20、超声波模块

21、火焰传感器模块

22、声音传感器模块

23、霍尔传感器模块

24、有源蜂鸣器模块

25、光线传感器模块

26、RGB-LED模块

27、震动马达模块

28、红外避障模块

29、4位数码管模块

30、人体热敏释电传感器

31、热敏传感器模块

32、电位器模块

33、PCF8591 AD/DA传感器

34、8*8点阵模块

35、LCD液晶显示模块

36、小型面包板

37、喇叭

38、无线键盘

39、无线鼠标

40、步进电机

41、舵机

42、RFID射频卡

43、13.3寸高清LCD显示屏,HDMI输入
