ROS智能小车机器人产品方案

发布时间:2024-06-11 22:18:48

ROS智能小车机器人产品方案以Jetson Nano或树莓派、工控机为边缘计算核心,内置了ROS1或ROS2系统,并安装了ROS SLAM建图-导航插件。

该方案以分体式架构设计,上层边缘计算核心主控负责运行建图-导航算法,底层使用STM32高性能单片机作为副控板,负责采集小车的里程计数据odom和IMU陀螺仪数据,并承接来自上层边缘计算核心下发的线速度、角速度数据cmd_vel,解析通信协议后驱动马达运转。

小车硬件搭载有高精度激光雷达、深度摄像头,可为SLAM建图和导航提供足够的传感器数据。

产品还可以安装多自由度机械臂,使用ROS的moveit!机械臂路径规划插件,可以方便准确地实现机械臂运动路径的规划和关节角度计算。

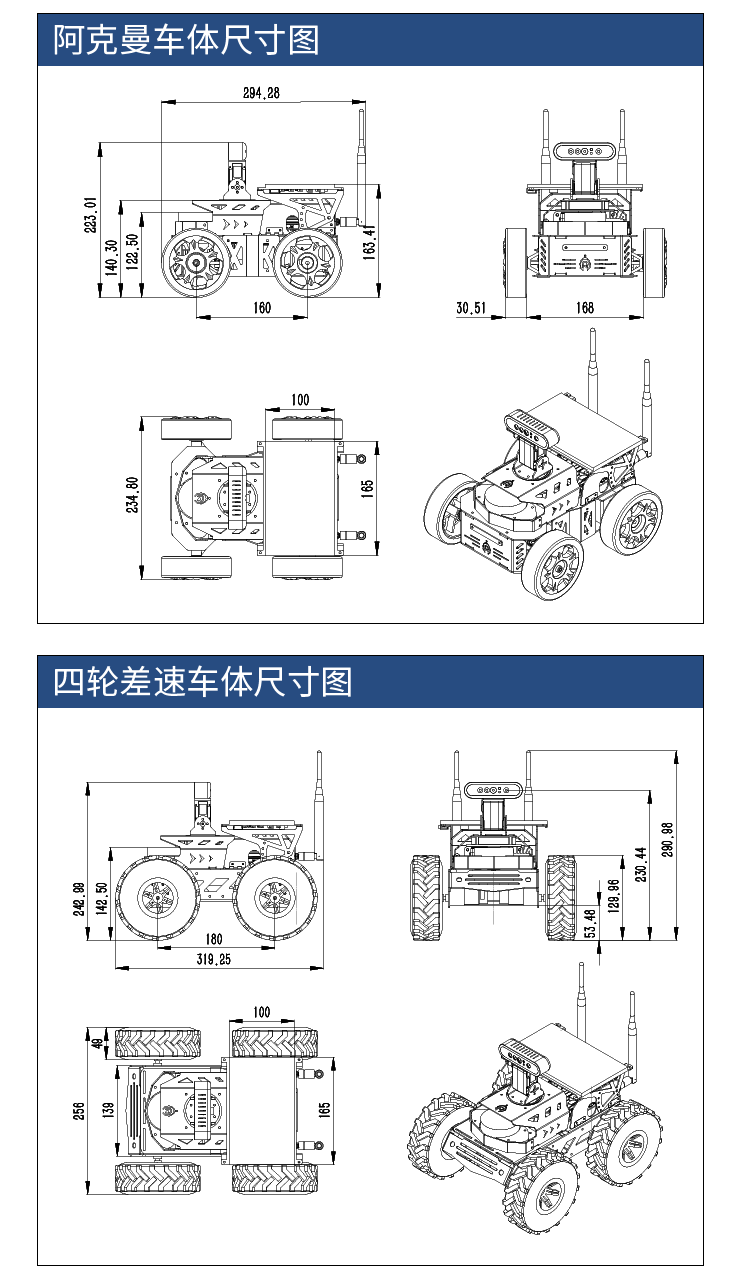

底盘具备多种类型可选:4WD四驱轮式、阿克曼转向式、麦克纳姆轮式、履带差速式。

产品标配使用WiFi APP控制车体运动与机械臂运动,也可通过无线手柄和虚拟机实现建图-导航操作。

产品软件部分内置了SLAM建图插件与movebase导航插件和moveit!机械臂解算插件,可使用gmapping、cartograph、hector等多种激光雷达SLAM建图算法;同时内置了rtabmap视觉建图插件,可搭配深度摄像头实现3D视觉建图功能。

此外,该方案还可内置KCF追踪、AI视觉识别人脸、视觉识别颜色、视觉识别二维码、边缘检测等AI机器视觉功能。
