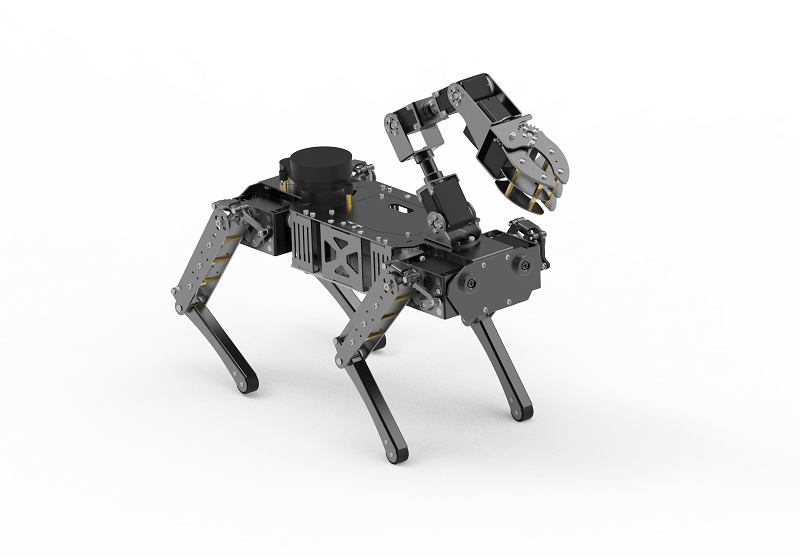

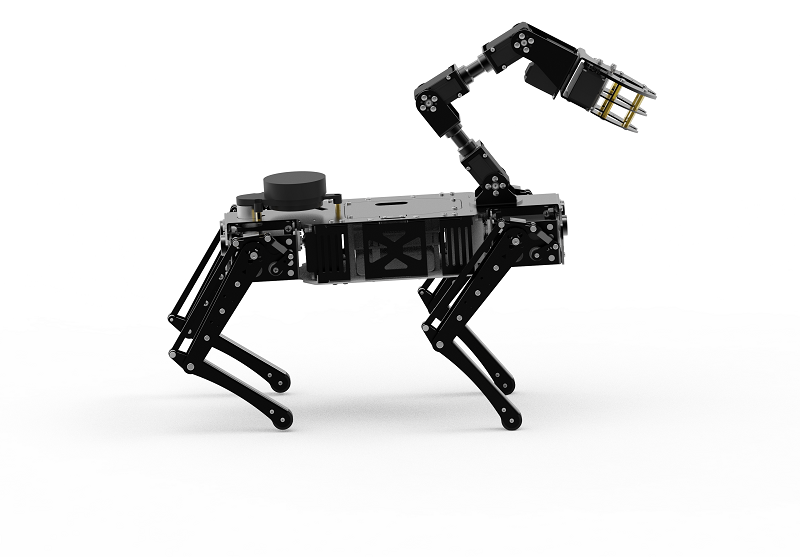

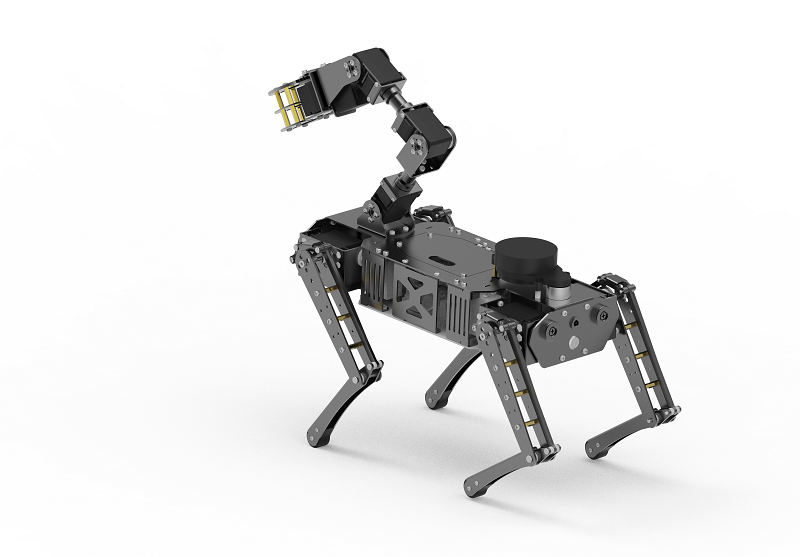

带臂四足仿生机器狗产品方案

发布时间:2024-06-11 15:53:37

本产品解决方案是一款基于Jetson Nano或Amlogic为核心的四足仿生机器狗产品方案。

系统层面,产品采用嵌入式Linux系统,内置ROS环境,具备丰富的ROS应用拓展性。

步态动作方面,产品采用逆运动学解算算法,完整地实现了模拟真实四足犬类动物的行走、跳跃、前后俯仰、横滚翻转、身体高低等经典动作。

软件功能方面,该方案内置了ROS SLAM环境,可搭配激光雷达、深度摄像头实现SLAM激光雷达建图与导航操作,产品还具备有超声波避障功能、识别人脸、物体、颜色、二维码等AI视觉功能;方案预留有机械臂控制接口,可实现机载多自由度机械臂功能拓展。

控制系统方面,该方案使用手机APP通过WiFi进行机器狗的动作控制和模式切换,以及建图和导航操作,也可通过无线游戏手柄进行遥控。

硬件方面,该机器狗产品方案腿部驱动采用12自由度45kg级高精度伺服舵机,可承载重达4kg机身以及激光雷达、深度摄像头等负载。内置有高精度陀螺仪传感器,可提供精确的位置感知数据;搭载有1080P高清广角摄像头,可实现各种炫酷的机器视觉AI识别功能。

产品带有四自由度机械臂控制接口,可实现类似波士顿动力机器狗的开关门动作。




基本参数:


尺寸:472X379X300mm (待机站立姿态)

重量:4kg

主控:Amlogic S905X3 quad core Cortex-A55 (2.0xxGHz) /Jetson Nano

GPU: Mali-G31 GPU;4GB LPDDR4

eMMC: 16GB  flash

USB接口:USB3.0*4

Eethernet接口:RJ45 1 Gb

视频输出:HDMI

DDR:4GB

显示屏:3.5寸HDMI触摸显示屏

接口:micro-HDMI*2/MIPI-DSI/MIPI-CSI/USB3.0*2/USB2.0*2

主控系统:Ubuntu

ROS系统:Noetic

激光雷达:XR-Lidar S1

摄像头:深度摄像头

供电电压:直流8V

工作电流:9A

最快速度:25cm/秒

电池容量:4000mAh

续航时间:1小时

待机时间:3.5小时

舵机型号:XR-S180

自由度:12自由度肢体+4自由度机械臂

充电时间:7-10小时

步态算法:逆向运动学求解PACE步态

摄像头分辨率:4000*3000像素

摄像头像素:1200万

控制距离:20M

控制方式:WiFi无线 802.11b/g/n

控制终端:手机、PAD、PC电脑、无线手柄

编程语言:C / Python
